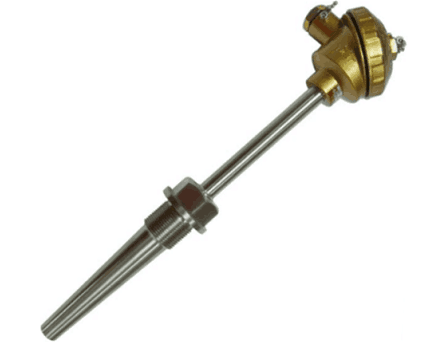

WRER-15電站測溫用低溫低壓熱電偶簡介
上海自動化儀表三廠測溫儀表的專業生產廠，具有雄厚的設計力量和精湛的制造技術，一九八三年，我廠被原機械工業部定點為我國30萬、60萬千瓦等發電機組及輔機提供配套測溫儀表，隨著我國電力工業的不斷發展，急需各種適用于電站的熱電偶熱電阻，以代替進口。因此我廠先后引進了專業制造技術和設備，并在原有產品基礎上，參考美國的EBASCO規格，對產品進行重新設計，WRER-15電站測溫用低溫低壓熱電偶即為我廠增加的新品種之一，整個配套系列的品種、規格完全符合國產或引進的30萬、60萬千瓦發電機組以及國內其它機組的需要，并以優異的質量來滿足市場。

WRER-15電站測溫用低溫低壓熱電偶主要技術參數
◆測量范圍：0-300-600℃
◆分度號：E分度
◆精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
◆熱電偶類別：鎳鉻-銅鎳
◆保護管材質：不銹鋼304，321或其它
◆保護管插深：50mm，100mm，150mm，200mm，250mm，300mm，350mm，400mm，500mm等
◆熱響應時間：T0.5<90S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示）。
◆熱電偶公稱壓力：≤10MPa（一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關）。
◆熱電偶流速：≤10m/s
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行標準：JB/T9238-1999和JB/T8622-1997標準

熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

低溫低壓熱電偶型號舉例：
WRNR-15表示K分度帶防水接線盒，固定螺紋式電站測溫用低溫低壓熱電偶，可為雙支
WRER-15表示E分度帶防水接線盒，固定螺紋式電站測溫用低溫低壓熱電偶，可為雙支

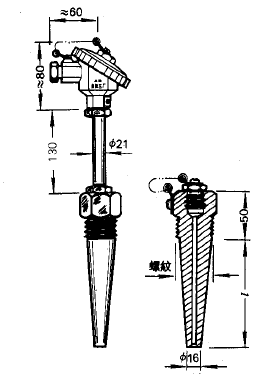

熱電偶安裝圖片
◆WRER-15電站測溫用低溫低壓熱電偶（保護管III型 螺紋M33*2）
